模块底座  OMDZ51

1.0概叙

1.1 OMDZ51  OMDZ51模块底座分为OMDZ51-622、OMDZ51-613、 OMDZ51-621、MDZ51-515共4种型号,分别对应OM622输入模块、OM613中继模块、OM621（OM611）输入/输出模块、OM515隔离模块的安装与接线。具有清晰的安装和接线端子标识,外形美观、接线方便、独特的卡槽设计,安装后的模块牢固可靠。

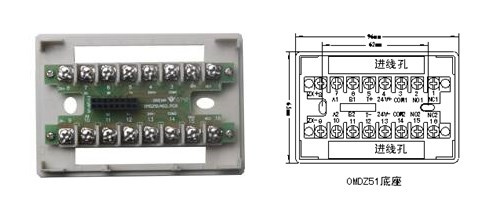

2.0  外形及尺寸

3.0 安装及要求

3.1  底座安装

3.1.1 在墻体预埋安装孔距为62mm的预埋盒或事先选择好位置在墙体上打出深度≥30 mmΦ5孔径,用二枚塑料膨胀栓安装于孔中。塑料膨胀栓应该和墙体表面齐平。用自功螺钉把底座安装在塑料膨胀栓孔中,拧紧螺丝钉。

3.1.2 也可将底座用两个自攻螺钉安装在接线端子箱内。

3.1.3 屋顶的穿线管在装入底座后应使用密封膏或密封胶封堵,防止积水进入模块。

3.1.4 接线时导线应使用冷压接线端子或做镀锡处理,不可随意缠绕,避免线头接触不良。

3.1.5 按照接线说明将导线连接到底座上。

3.2  模块安装

3.2.1. 模块地址设定:采用电址编码器或控制器自动编址对模块进行编址,并将编好的地址记录下来以备查询。作双地址模块时只须写入一个地址,另一地址会自动生成为此地址加1:自动编址方式参见控制器使用说明书,电址编码器编址方式参见电址编码器使用说明书。

3.2.2  将模块按照插槽方向垂直的插入底座,并卡装到位。

4.0  模块接线

4.1  模块底座OMDZ51-622配合OM622输入模块接线

4.1.1 若铭牌上"单"被勾选则该产品作为单地址模块使用;若铭牌上"双"被勾选则该产品作为双地址模块使用。

4.1.2 总线接线:端子8,9接火灾报警控制器信号两总线,不分极性。

4.1.3 地址1接线:端子6,7接现场设备1动作后的无源常开信号,且在设备端并接10K终端电阻。

4.1.4 地址2接线(产品作为单地址模块使用时地址2无须接线):端子10,11接现场设备2动作后的无源常开信号,且在设备端并接10K终端电阻。
