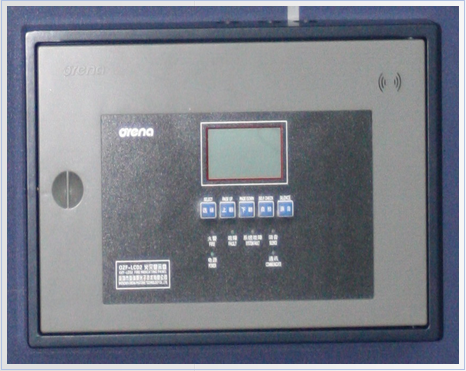

灾显示盘 OZF-LCD2

1.0　用途与特点

OZF-LCD2型火灾显示盘是与深圳市奥瑞那光子技术有限公司生产的JB-QG(QT)-OZH4800（联动型）、JB-QB-OZH4800E（联动型）、JB-QB-OZH280、JB-QB-OZH100火灾报警控制器配套使用的产品，用于接收、显示火灾报警控制器传送的设定区域的火警和故障信息，发出声光警报，提醒人员注意。适用于各种建筑场所。本产品符合国家标准GB17429-1998《火灾显示盘通用技术条件》。 该显示盘箱体为壁挂式结构，128*64液晶显示，外形新颖细巧，电路采用单片微机控制，硬件简洁紧凑，软件采用模块化结构设计，能实现各种报警功能，是一种高性能，高可靠的火灾显示盘。

2.0　技术性能及环境参数

2.1技术性能

1) 电源电压：DC24V(由火灾报警控制器提供)

2) 功    耗：＜3W

3) 线    制：四线制

4) 外型尺寸：370mm×240mm×60mm

2.2环境参数

1）环境温度：0℃～+50℃

2）相对湿度：≤95%RH

3.0火灾显示盘安装

（1）电源电压由火灾报警控制器提供24V电源，两根总线连接到控制器上。

（2） 接线说明 如图1

a. 24V:电源接线端子（接火灾报警控制器输出电源端，不分极性）

b. ZX: 通讯接线端子（接火灾报警控制器ZX+、ZX-总线,不分极性）

c. 装完线后，一定记得用尼龙线扎，把接线固定在底板合适的位置，以防线头松掉，接收不到信息。
